Un bacino di carenaggio consente di mettere una nave all’asciutto per ispezionare lo scafo ed eseguire lavorazioni sulle parti normalmente immerse. Dal punto di vista dell’ingegneria civile, il suo funzionamento comporta una trasformazione sostanziale delle condizioni di carico: una struttura inizialmente piena d’acqua viene progressivamente svuotata, mentre il terreno e l’acqua all’esterno continuano a esercitare pressione sul fondo e sulle pareti.
Questo approfondimento riguarda i bacini fissi, costruiti entro terra o lungo il margine di una banchina e separati dallo specchio acqueo mediante una chiusura mobile. La loro affidabilità dipende dall’integrazione tra strutture, fondazioni, tenute e impianti di pompaggio.
Nel percorso professionale di Alessandro Mazzi, documentato nel profilo dedicato alle costruzioni marittime, il rapporto tra opere civili e organizzazione esecutiva costituisce un tema di approfondimento. I bacini di carenaggio permettono di esaminare questa relazione attraverso problemi concreti: resistere alle pressioni dell’acqua, trasferire i carichi alle fondazioni e coordinare strutture, chiusure e impianti durante ogni fase operativa.
Un’opera da verificare nelle diverse condizioni di esercizio
Il bacino non presenta un’unica configurazione strutturale. Quando è allagato, l’acqua interna contrasta parte delle pressioni esterne. Durante lo svuotamento questo contributo si riduce; a bacino asciutto, il fondo e le pareti devono resistere alle azioni del terreno e dell’acqua circostante secondo lo schema resistente previsto dal progetto.
L’ingresso della nave introduce un’ulteriore transizione. Finché galleggia, il suo peso è sostenuto dalla spinta idrostatica. Abbassando il livello, lo scafo entra in contatto con gli appoggi predisposti sul fondo e trasferisce progressivamente una parte crescente del proprio peso alla struttura.
Occorre quindi esaminare almeno le condizioni di bacino allagato, svuotamento, bacino asciutto e successivo riempimento. A queste si aggiungono le situazioni di manutenzione e gli scenari di indisponibilità degli impianti pertinenti al progetto.
Le condizioni transitorie meritano particolare attenzione: distribuzione delle pressioni, carichi sugli appoggi e funzionamento della chiusura cambiano durante le operazioni.
Le sottospinte: la pressione dell’acqua sotto il fondo
Anche quando il bacino è asciutto, l’acqua può essere presente nel terreno sotto la platea. La pressione che esercita sulla superficie inferiore produce una risultante diretta verso l’alto, generalmente indicata come sottospinta.
Il suo valore dipende dalle condizioni piezometriche, dalla permeabilità e dalla stratificazione del terreno, dalle connessioni idrauliche con il mare e dalla presenza di sistemi di impermeabilizzazione o drenaggio. Non è quindi sufficiente assumere che la pressione sotto il fondo segua sempre, e istantaneamente, il livello della marea.
La verifica deve affrontare due problemi distinti:
- Stabilità globale: la struttura deve disporre di un sistema resistente adeguato contro il sollevamento.
- Resistenza locale: la platea deve sostenere flessione e taglio prodotti dalle pressioni e dai carichi applicati.
A seconda del progetto, il contrasto può essere affidato al peso della struttura, a fondazioni profonde o ancoraggi, oppure a una combinazione di soluzioni. L’eventuale contributo del drenaggio deve essere valutato insieme alla sua affidabilità operativa.
La presenza della nave non costituisce un contrasto sul quale fare affidamento in ogni situazione: il bacino deve poter essere gestito anche quando è vuoto.
Il drenaggio è un sistema da mantenere efficiente
Quando il progetto prevede la riduzione delle pressioni mediante drenaggio, l’efficienza di questo sistema diventa parte delle condizioni di sicurezza dell’opera.
Filtri, collettori, pozzetti e pompe devono consentire la raccolta e l’allontanamento dell’acqua senza favorire il trascinamento delle particelle del terreno. Ostruzioni, incrostazioni o guasti possono modificare nel tempo le condizioni considerate nei calcoli.
Per questo motivo è utile associare il controllo delle portate a quello delle pressioni. Una diminuzione dell’acqua raccolta, osservata isolatamente, potrebbe essere interpretata come un miglioramento della tenuta; potrebbe invece dipendere dall’ostruzione di un tratto drenante.
Piezometri, misure delle portate e registrazione dei tempi di funzionamento delle pompe permettono di leggere il comportamento del sistema in modo più completo. Soglie di attenzione e procedure di intervento devono essere definite in relazione al progetto.
Il fondo del bacino e i carichi concentrati della nave

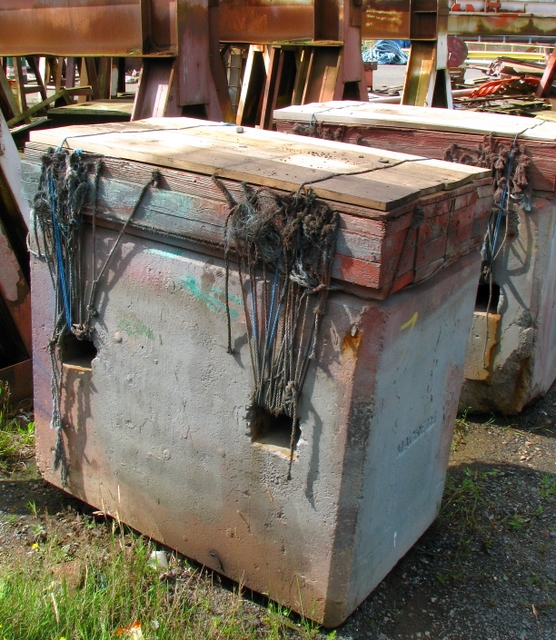

Il peso della nave viene trasferito alla platea attraverso appoggi disposti secondo un piano di messa a secco compatibile con le caratteristiche dello scafo.
Questi carichi non sono uniformemente distribuiti. Le reazioni dipendono dalla geometria della nave, dalla sua condizione di carico, dalla posizione degli appoggi e dalla rigidezza dei componenti a contatto.
La verifica del fondo deve quindi considerare sia il comportamento complessivo della platea sia gli effetti locali in corrispondenza delle zone caricate. Sono rilevanti la resistenza a flessione e taglio, le pressioni di contatto e le deformazioni del sistema di fondazione.
Anche la regolarità degli appoggi conta. Differenze di quota o cedimenti possono modificare la distribuzione delle reazioni rispetto a quella prevista. Il piano di appoggio deve essere verificato prima dell’ingresso della nave e coordinato con le procedure operative del bacino.
Pareti, giunti e controllo delle infiltrazioni
Le pareti laterali trattengono il terreno e separano il volume interno dall’ambiente esterno. Possono inoltre ricevere azioni derivanti dai piazzali, dai mezzi e dalle attrezzature prossime al bordo.
Il loro comportamento dipende dallo schema strutturale e dall’interazione con il fondo. Una parete collegata rigidamente alla platea presenta condizioni diverse da una struttura nella quale i movimenti relativi sono consentiti o controllati mediante giunti.
La tenuta richiede attenzione in corrispondenza delle riprese di getto, dei giunti e degli attraversamenti impiantistici. Dispositivi di impermeabilizzazione e dettagli costruttivi devono essere compatibili con le deformazioni previste.
Il controllo delle fessure assume quindi un significato funzionale, oltre che strutturale. Le infiltrazioni possono aumentare il lavoro degli impianti, ostacolare le attività e rendere necessari interventi localizzati.
La porta di chiusura è parte del sistema strutturale
La chiusura separa il bacino dallo specchio acqueo esterno e permette lo svuotamento. Può adottare configurazioni diverse, tra cui porte galleggianti o sistemi mobili guidati, in funzione della geometria e delle esigenze operative.
Quando i livelli sui due lati sono differenti, la pressione dell’acqua genera azioni che devono essere trasferite agli appoggi e alle strutture civili secondo lo schema previsto.
Il progetto deve coordinare:
- resistenza e deformabilità della chiusura;
- geometria della soglia e delle sedi laterali;
- funzionamento delle guarnizioni;
- tolleranze di costruzione e installazione;
- movimentazione e accessibilità per la manutenzione.
Le superfici di battuta e le tenute richiedono ispezione e pulizia. Depositi, oggetti estranei o danni localizzati possono compromettere il contatto anche quando la struttura principale conserva la propria capacità resistente.
La chiusura deve essere valutata nelle condizioni operative per le quali è progettata, comprese le fasi di manovra e gli eventuali limiti ammessi di differenza di livello.
Svuotamento e riempimento: operazioni da progettare
La capacità delle pompe determina i tempi di svuotamento, ma la portata non è l’unico parametro rilevante. Occorre controllare l’evoluzione dei livelli, il progressivo trasferimento della nave sugli appoggi e il comportamento degli impianti.
Il sistema comprende normalmente circuiti destinati allo svuotamento principale e alla gestione delle acque che continuano a entrare o a essere prodotte durante le lavorazioni. Le esigenze di ridondanza, alimentazione di emergenza e allarme devono essere definite attraverso la valutazione delle conseguenze dei guasti.
Anche il riempimento richiede procedure controllate. L’ingresso dell’acqua modifica le reazioni sugli appoggi fino al ritorno al galleggiamento. La distribuzione dei flussi e la velocità dell’operazione devono risultare compatibili con la sicurezza della nave, delle attrezzature e del personale.
Le sequenze operative devono stabilire quali condizioni verificare prima di ogni passaggio, chi autorizza la manovra e quali anomalie richiedono l’interruzione.
Dal collaudo alla gestione dell’opera
La verifica di un bacino richiede prove coordinate su strutture e impianti. I cicli di allagamento e svuotamento consentono di osservare infiltrazioni, pressioni nel terreno, deformazioni e funzionamento della chiusura.
Le misure iniziali costituiscono un riferimento per le ispezioni successive. Il confronto nel tempo aiuta a riconoscere variazioni progressive: incremento delle portate raccolte, cambiamenti delle pressioni sotto il fondo, assestamenti o maggiore difficoltà nelle manovre.
Il piano di manutenzione deve collegare questi segnali a controlli e interventi concreti, prevedendo accessi e modalità di sostituzione dei componenti soggetti a usura.
La qualità di un bacino di carenaggio dipende dalla coerenza tra progetto strutturale, condizioni geotecniche e procedure di esercizio. Fondo, pareti, chiusura e pompaggio devono funzionare insieme lungo tutte le fasi operative: è questa integrazione a rendere possibile una messa a secco controllata e ripetibile.
Riferimenti tecnici
NAVFAC, UFC 4-213-10 — Graving Dry Docks, 18 maggio 2020: riferimento tecnico per schemi dei bacini, azioni strutturali, chiusure e impianti. Il documento riguarda il contesto statunitense e non sostituisce la normativa applicabile al singolo progetto.
