BIM e monitoraggio: controllare l’avanzamento

Un modello BIM o una rete di sensori diventano strumenti di cantiere quando permettono di confrontare quanto previsto con quanto realmente costruito. Il tema centrale è la qualità dell’informazione: provenienza, frequenza di aggiornamento, validazione e collegamento del dato a una decisione operativa.

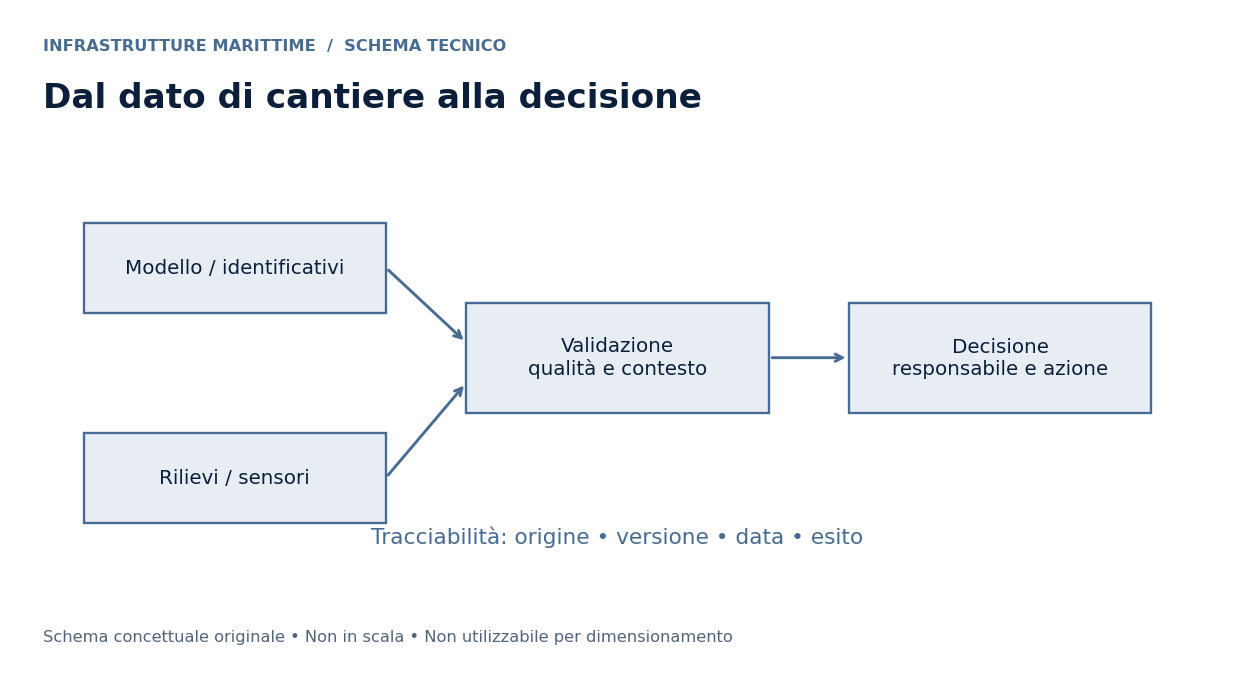

Partire dalla decisione da supportare

Prima di raccogliere dati occorre definire chi li utilizzerà e quale decisione dovrà assumere. Un rilievo per verificare la geometria richiede caratteristiche diverse da un sensore destinato a segnalare un comportamento anomalo. Precisione, frequenza, ritardo di trasmissione e modalità di validazione devono essere proporzionati allo scopo. Raccogliere più informazioni del necessario può aumentare costi e ambiguità.

Il requisito informativo descrive anche quando il dato deve essere disponibile. Un’informazione corretta ma consegnata dopo l’inizio della lavorazione successiva può perdere il suo valore operativo. Per questo il flusso digitale deve essere progettato insieme al processo costruttivo: produzione del dato, verifica, approvazione e utilizzo sono attività collegate, con responsabilità riconoscibili e tempi compatibili con il cantiere.

Il modello come struttura di identificazione

Il modello BIM permette di associare agli elementi geometrie e informazioni. La continuità dipende dalla stabilità degli identificativi: lo stesso elemento deve poter essere riconosciuto nel disegno, nella scheda di getto, nel rilievo e nel registro dei controlli. Se ogni applicazione utilizza denominazioni incompatibili, il collegamento diventa manuale e aumenta il rischio di associazioni errate.

La quantità di dettaglio deve seguire l’uso. Modellare ogni componente senza uno scopo verificabile può appesantire l’ambiente e rallentare gli aggiornamenti. Al contrario, una rappresentazione troppo schematica può impedire il controllo delle interferenze. La scelta va motivata per fase e disciplina, distinguendo ciò che serve al coordinamento da ciò che sarà necessario per costruzione, collaudo e gestione futura.

Interoperabilità e controllo degli scambi

Gli standard aperti come IFC supportano lo scambio delle informazioni tra applicazioni. Non garantiscono però, da soli, che ogni esportazione contenga correttamente i dati richiesti dal destinatario. Occorre verificare geometrie, proprietà, classificazioni e riferimenti dopo il trasferimento. L’interoperabilità è un processo di controllo oltre che una caratteristica del formato.

Un test anticipato tra gli strumenti effettivamente utilizzati può evidenziare perdite informative prima che coinvolgano un intero progetto. Le regole di scambio devono precisare quali proprietà sono obbligatorie e come trattare le modifiche. La versione del modello, il suo stato di approvazione e le limitazioni d’uso devono essere comprensibili anche a chi riceve un file fuori dal gruppo che lo ha prodotto.

Rilievi e confronto con il costruito

Nuvole di punti, fotogrammetria e rilievi topografici possono supportare il confronto fra progetto e realizzazione. Il dato va riferito a un sistema coerente e accompagnato da informazioni sulla qualità. Un’immagine molto dettagliata non equivale necessariamente a una misura accurata. Occlusioni, condizioni ambientali e geometria dell’acquisizione possono creare zone meno affidabili.

Il confronto deve considerare le tolleranze pertinenti e lo stato della lavorazione. Uno scostamento può dipendere da un errore, da una fase incompleta o da una modifica approvata non ancora riportata nel modello. Prima di aprire una non conformità occorre ricostruire questa relazione. Il risultato utile è una segnalazione localizzata e valutabile, collegata a chi può decidere l’azione necessaria.

Monitoraggio: dal segnale all’interpretazione

Sensori di spostamento, deformazione o vibrazione misurano grandezze specifiche. Il loro impiego richiede un quadro iniziale e un’interpretazione delle condizioni esterne. Temperatura, carichi e modalità operative possono modificare il segnale senza indicare un danno. Una soglia numerica priva di contesto rischia di generare allarmi frequenti o di trascurare anomalie significative.

La catena comprende alimentazione, acquisizione, trasmissione, conservazione e controllo del dato. Un sensore correttamente installato può diventare inutile se il sistema non segnala un’interruzione di comunicazione. Vanno distinti allarme strutturale, dato sospetto e indisponibilità dello strumento. Per ciascuno devono essere previste verifiche e responsabilità, senza affidare automaticamente una decisione tecnica al solo superamento di una soglia.

Avanzamento fisico e avanzamento accettato

Il collegamento tra modello e programma può mostrare quali elementi siano previsti, in lavorazione o completati. Ma completato può significare cose diverse: gettato, disarmato, controllato oppure accettato. Definire gli stati evita di presentare come disponibile una parte d’opera per la quale mancano ancora prove o documenti essenziali.

La stessa distinzione migliora il controllo economico. Quantità misurate, lavorazioni accettate e importi contabilizzati non sono necessariamente coincidenti nello stesso momento. Un sistema informativo ben costruito conserva queste differenze e permette di riconciliarle. La rappresentazione grafica deve rendere visibili le eccezioni, non soltanto colorare il modello secondo una percentuale sintetica di avanzamento.

Un archivio utile anche dopo il cantiere

La consegna digitale deve privilegiare informazioni mantenibili: identificazione degli elementi, caratteristiche essenziali, controlli, modifiche e collegamenti ai documenti. Un archivio voluminoso ma privo di struttura può essere difficile da utilizzare durante un’emergenza o una manutenzione. La completezza va giudicata rispetto alle attività del gestore e alla possibilità di aggiornare i dati.

La misura del risultato è la qualità delle decisioni rese possibili. Riduzione delle ricerche manuali, riconoscimento tempestivo delle interferenze e ricostruzione delle lavorazioni sono benefici verificabili. La digitalizzazione diventa controllo industriale quando il dato ha un proprietario, una qualità nota e un’azione associata; rimane una rappresentazione quando questi collegamenti non sono definiti.

Fonti e approfondimenti

• buildingSMART — Industry Foundation Classes
• buildingSMART — Infrastructure Domain
• Avci et al. — Vibration-Based Damage Detection, 2020
